Von Rainer Gievers (April 2025)
Der Nachbau setzt eine CNC-Fräse oder einen Lasercutter voraus.

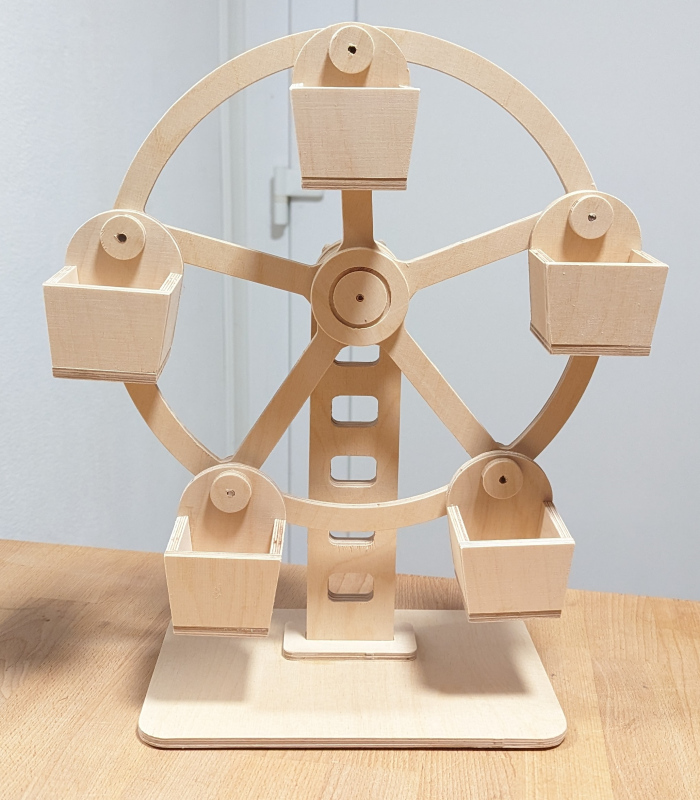

Riesenrad
Beim Riesenrad sind die Körbe während des Drehens immer korrekt ausgerichtet.
Ansicht von hinten.
Download: CorelDraw-Konstruktionszeichnungen für Riesenrad
Zahlenmaschine
Diese Maschine unterstützt Kinder bei den Grundrechenarten: Die beiden Drehscheiben werden schnell gedreht und zeigen dann wie ein Glückrad zufällige Zahlen an, welche die Kinder addieren müssen. Damit es nicht zu schwer wird, ist das maximale Ergebnis eine »10«. Als Ratschenfeder habe ich jeweils die Enden von Nylon-Kabelbindern verwendet.
Download: CorelDraw-Konstruktionszeichnungen für Zahlenmaschine
Werbevitrine mit Drehscheibe
Die rotierende Werbevitrine sorgt für Aufmerksamkeit.

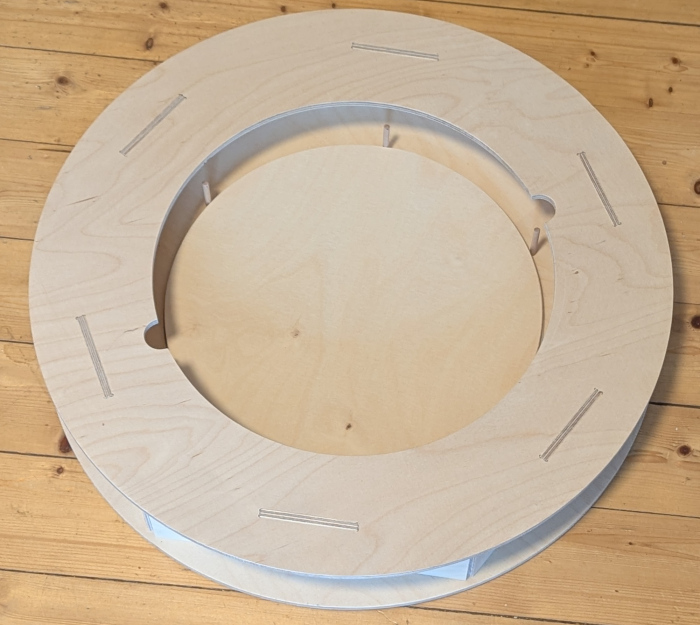

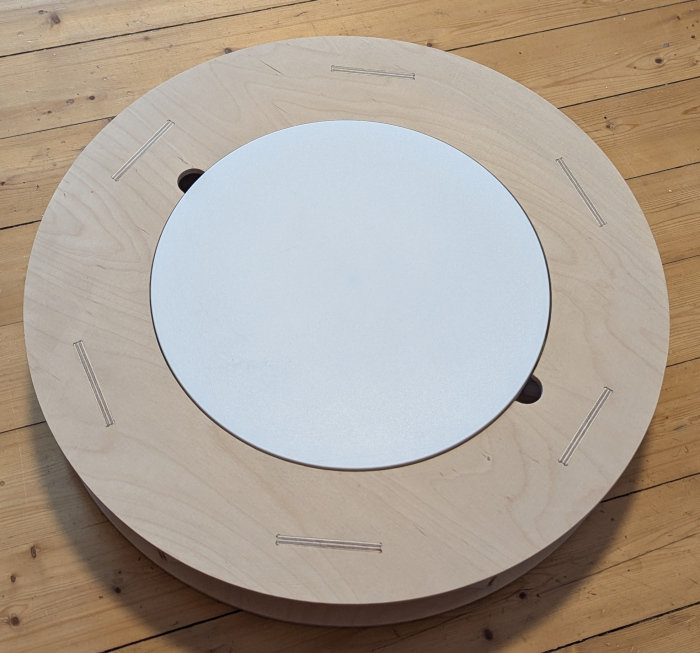

Die Unterkonstruktion besteht aus einem Drehteller, der in einer runden Holzkonstruktion steht. Der Drehteller ragt dabei einige Millimeter heraus.
Die Holzkonstruktion besitzt Grifflöcher für die einfache Entnahme des Drehtellers.
An der Seite habe ich ein Loch für das Stromkabel vorgesehen.
Ursprünglich wollte ich selbst eine Drehscheibe mit Hilfe eines sogenannten Malteserkreuzgetriebes (Geneva Drive) bauen. So ein Getriebe wandelt eine kontinuierliche Drehbewegung in eine schrittweise Drehbewegung um. Meine Experimente mit einem kleinen Elektromotor und einer Holzkonstruktion zeigten aber, dass dies nur als Metallkonstruktion richtig funktioniert hätte. Deshalb habe ich stattdessen den »VAYOTOY Drehteller Elektrisch, 30 cm« für rund 75 Euro gekauft.
Die Vitrine habe ich so gebaut, dass A3-große Acrylglasscheiben ohne weitere Befestigungen zwischen den Holzstreben festgeklemmt sind. Das setzt recht genaues Messen der fertig gekauften Acrylglasscheiben voraus, an die sich die ganze Konstruktion orientiert.
Nahaufnahme.

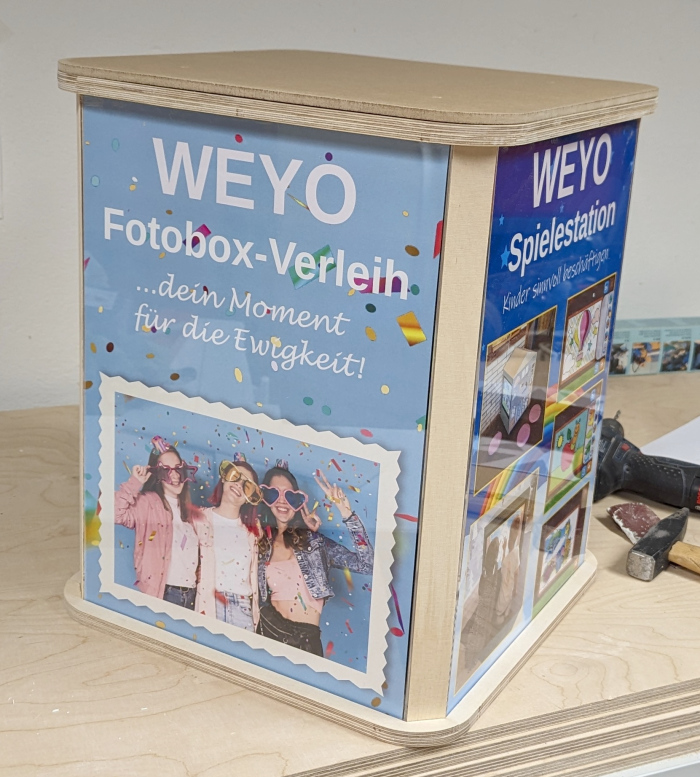

Die fertige Vitrine mit der eingelegten, bedruckten Pappe. Ich habe auch mit einer eingebauten Beleuchtung experimentiert, aber das sieht einfach nicht gut aus, weil die bedruckte Pappe dann fleckig wirkt.

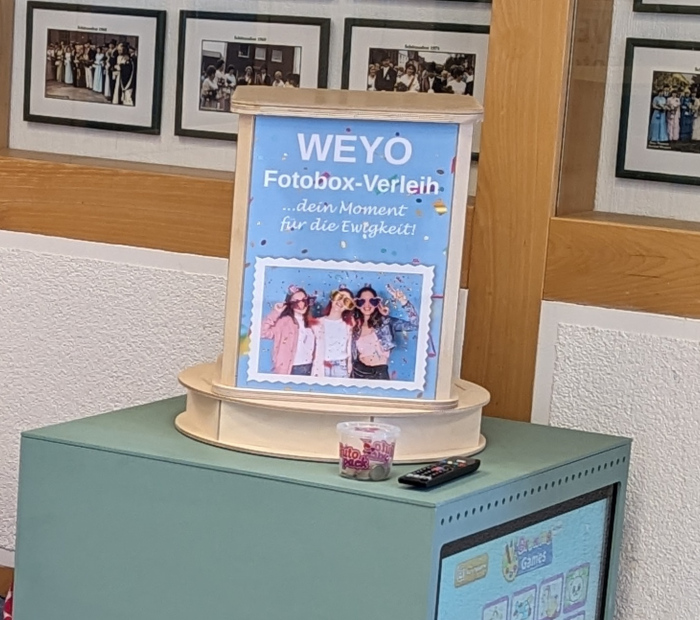

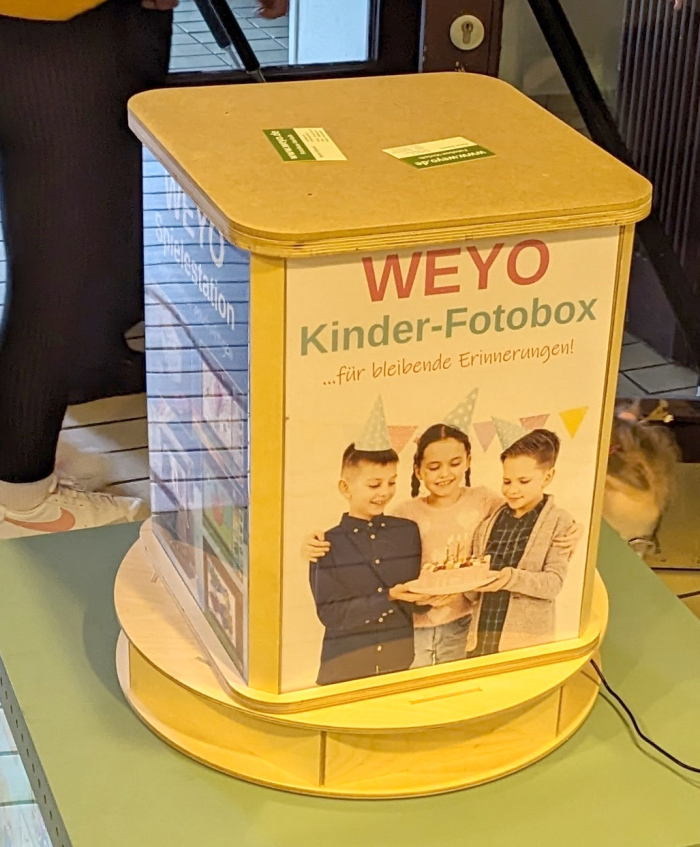

Die Vitrine mit Drehteller auf einer Veranstaltung.
Download: CorelDraw-Konstruktionszeichnungen für Drehteller und Vitrine
